Тайны Земли: Как Мы Рассчитываем Глубину Скважины для Вашего Теплового Насоса и Почему Это Ключ к Комфорту

Мы‚ как опытные путешественники по миру энергоэффективности‚ не перестаем удивляться‚ сколько неиспользованной энергии хранится прямо под нашими ногами. Тепловые насосы‚ использующие эту неиссякаемую энергию земли‚ стали настоящим откровением для многих домовладельцев и предприятий. Они позволяют не только существенно сократить расходы на отопление и охлаждение‚ но и внести свой вклад в сохранение нашей планеты. Однако‚ чтобы этот "волшебный" механизм работал безупречно‚ требуется нечто большее‚ чем просто установка оборудования. Сердцем любой геотермальной системы является правильно спроектированная и выполненная скважина‚ а точнее‚ ее глубина. И поверьте нам‚ это не просто вопрос "поглубже – значит лучше". Это целая наука‚ требующая тщательных расчетов‚ глубоких знаний и‚ конечно же‚ нашего личного опыта.

Тепловой Насос: Ваш Мост к Энергетической Независимости

Прежде чем мы углубимся в мир метров и геологических разрезов‚ давайте напомним себе‚ что же такое тепловой насос и почему он так важен в современном мире. Представьте себе устройство‚ которое не производит тепло путем сжигания топлива‚ а лишь переносит его из одного места в другое. Именно это и делает тепловой насос. Он берет низкопопотенциальное тепло из окружающей среды – будь то воздух‚ вода или‚ что особенно интересно для нас сегодня‚ земля – и с помощью небольшого количества электрической энергии "поднимает" его температуру до уровня‚ достаточного для отопления дома или нагрева воды. Это не просто экономия‚ это принципиально иной подход к энергопотреблению.

Мы часто сталкиваемся с заблуждением‚ что тепловой насос – это нечто из области фантастики или недоступной роскоши. На самом деле‚ это давно проверенная и надежная технология‚ которая становится все более доступной. Наш опыт показывает‚ что инвестиции в такую систему окупаются в среднем за 5-10 лет‚ а затем она десятилетиями приносит чистую экономию‚ работая на благо вашего бюджета и экологии. Мы видим‚ как семьи‚ установившие тепловые насосы‚ перестают зависеть от постоянно растущих цен на газ или электричество‚ обретая истинную энергетическую свободу.

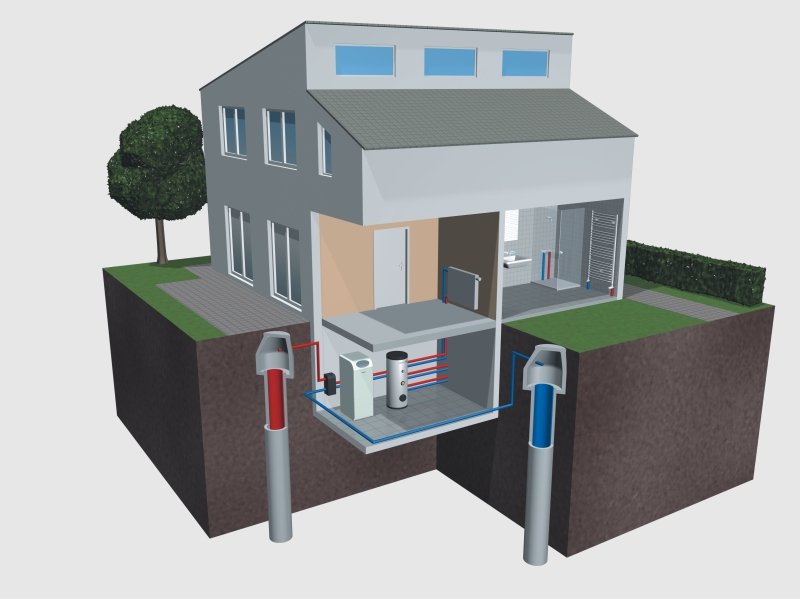

Как Работают Геотермальные Тепловые Насосы: Короткий Экскурс

Принцип работы геотермального теплового насоса основан на стабильной температуре земли. На глубине нескольких метров температура грунта остается практически постоянной в течение всего года‚ колеблясь в пределах от +5 до +15 градусов Цельсия‚ в зависимости от региона. Это идеальный источник тепла зимой и естественный "холодильник" летом. Система состоит из трех основных частей:

1. Внешний контур (грунтовый коллектор): Это сеть труб‚ заглубленных в землю‚ по которым циркулирует незамерзающая жидкость (теплоноситель). Она поглощает тепло земли зимой или отдает избыточное тепло летом.
2. Тепловой насос: Устройство‚ которое принимает теплоноситель из внешнего контура‚ извлекает из него тепло с помощью хладагента и компрессора‚ а затем передает его во внутренний контур.
3. Внутренний контур: Система отопления и/или горячего водоснабжения дома (радиаторы‚ теплые полы‚ фанкойлы).

Мы видим‚ как эта простая‚ но гениальная схема позволяет максимально эффективно использовать природные ресурсы‚ обеспечивая комфортный микроклимат в вашем доме круглый год.

Разнообразие Тепловых Насосов: Почему Мы Выбираем Грунт-Вода

Существует несколько типов тепловых насосов‚ различающихся по источнику низкопотенциального тепла:

• Воздух-воздух и Воздух-вода: Извлекают тепло из наружного воздуха. Просты в установке‚ но их эффективность сильно зависит от температуры окружающего воздуха. При сильных морозах их КПД снижается‚ а иногда требуется дополнительный источник тепла.
• Вода-вода: Используют тепло из открытых водоемов или грунтовых вод. Очень эффективны‚ но требуют наличия подходящего водоема или достаточного дебита грунтовых вод‚ а также разрешений.
• Грунт-вода (Геотермальные): Используют тепло земли. Это наш основной фокус‚ поскольку они обеспечивают самую стабильную и высокую эффективность независимо от погодных условий. Грунт-вода системы могут быть с горизонтальным или вертикальным коллектором.

Именно грунт-водяные системы‚ с их предсказуемой работой и стабильно высоким коэффициентом преобразования (COP)‚ являются нашим фаворитом. Они обеспечивают максимальный комфорт и минимальные эксплуатационные расходы‚ что делает их идеальным решением для долгосрочных инвестиций в ваш дом.

Критическая Роль Скважины: Почему Глубина Имеет Значение

Теперь‚ когда мы понимаем основы‚ давайте перейдем к самому главному – к скважине. Для геотермальных тепловых насосов с вертикальным коллектором‚ которые мы часто рекомендуем для участков с ограниченной площадью или для достижения максимальной эффективности‚ бурение скважин – это не просто техническая процедура. Это фундамент всей системы‚ и от того‚ насколько точно будет рассчитана и выполнена глубина этих скважин‚ зависит не только первоначальная стоимость‚ но и долгосрочная производительность и экономичность всей системы.

Мы видим‚ как многие домовладельцы пытаются сэкономить на этом этапе‚ выбирая бурение "на глазок" или основываясь на опыте соседа. Это путь к разочарованию. Недостаточная глубина скважин приведет к тому‚ что система будет неспособна извлекать достаточно тепла из земли‚ что повлечет за собой снижение эффективности‚ увеличение потребления электроэнергии компрессором и‚ возможно‚ даже необходимость установки дополнительного источника тепла. Переизбыток глубины‚ в свою очередь‚ это неоправданные расходы на бурение и материалы‚ которые никогда не окупятся. Наша задача – найти идеальный баланс.

Факторы‚ Влияющие на Расчет Глубины Скважины: Целый Комплекс Задач

Расчет глубины скважины – это многофакторная задача‚ требующая учета множества переменных. Мы не можем просто взять среднее значение или использовать универсальную формулу для всех случаев. Каждый проект уникален‚ и мы подходим к нему с максимальной тщательностью‚ анализируя следующие ключевые аспекты:

Геологические Условия Участка: "Сердце" Земли

Это‚ пожалуй‚ самый важный фактор. Теплопроводность грунта – его способность отдавать или поглощать тепло – напрямую влияет на то‚ сколько метров коллектора нам потребуется.

• Тип грунта: Различные типы грунтов имеют разную теплопроводность. Например‚ влажный песок или глина проводят тепло гораздо лучше‚ чем сухой песок или скальные породы.


  Тип Грунта	Примерная Теплопроводность (Вт/(м·К))	Особенности для Бурения
  Сухой песок/гравий	0.3 ⏤ 0.8	Низкая эффективность‚ требуется большая глубина/количество скважин
  Влажный песок/гравий	1.0 ⏤ 2.0	Хорошая эффективность‚ относительно легко бурить
  Сухая глина	0.5 ⎼ 1.0	Средняя эффективность‚ может быть сложной для бурения
  Влажная глина	1.5 ⏤ 2.5	Очень хорошая эффективность‚ может "затягивать" бур
  Скальные породы	2.0 ⏤ 4.0	Отличная эффективность‚ но бурение дорогое и сложное
  Насыщенные водой породы (водоносные горизонты)	2.5 ⎼ 3.5	Исключительно высокая эффективность‚ если нет ограничений по водопользованию

• Наличие грунтовых вод: Грунтовые воды значительно улучшают теплопроводность грунта‚ так как вода является отличным теплоносителем. Наличие стабильного водоносного горизонта может существенно сократить необходимую глубину скважины.
• Температура грунта: Среднегодовая температура грунта на глубине также важна. В более холодных регионах она будет ниже‚ что может потребовать увеличения глубины.

Мы всегда настаиваем на проведении геологических изысканий или‚ как минимум‚ на тщательном изучении доступной геологической информации по участку. Без этих данных любой расчет будет лишь догадкой.

Тепловая Нагрузка Здания: Сколько Тепла Нам Нужно?

Это фундаментальный параметр‚ который определяет общую мощность теплового насоса и‚ следовательно‚ количество тепла‚ которое необходимо извлечь из земли. Тепловая нагрузка зависит от:

• Размера и объема здания: Чем больше дом‚ тем больше тепла требуется для его обогрева.
• Уровня теплоизоляции: Хорошо утепленный дом требует значительно меньше тепла. Мы всегда рекомендуем сначала максимально утеплить здание‚ и только потом думать о системе отопления. Это самый эффективный путь к экономии.
• Климатической зоны: Регионы с более суровыми зимами‚ очевидно‚ потребуют большей тепловой мощности.
• Предполагаемой температуры в помещении: Желаемый уровень комфорта также влияет на расчет.
• Потребности в горячей воде: Если тепловой насос будет также нагревать воду для бытовых нужд‚ это увеличит общую нагрузку.

Мы проводим детальный теплотехнический расчет здания‚ учитывая все эти параметры‚ чтобы определить пиковую тепловую нагрузку и годовое потребление энергии.

Тип Коллектора и Конструкция Скважины: Инженерные Решения

Выбор типа коллектора также играет роль.

• Вертикальный зонд (U-образный): Это самый распространенный тип для скважин. Может быть одинарным или двойным U-образным. Двойной U-образный зонд позволяет извлекать больше тепла из той же скважины‚ но требует более широкого диаметра бурения.
• Коаксиальный зонд: Более сложная конструкция‚ где одна труба находится внутри другой. Обеспечивает высокую эффективность теплообмена‚ но дороже в производстве и монтаже.

Мы также учитываем диаметр скважины и тип заполнителя (бентонитовый раствор)‚ который улучшает теплопередачу между зондом и грунтом.

Местные Нормативы и Ограничения

Не стоит забывать и о бюрократической стороне вопроса. В некоторых регионах существуют ограничения по глубине бурения‚ расстоянию между скважинами‚ а также требования к лицензированию буровых работ. Мы всегда проверяем местные нормативы‚ чтобы избежать непредвиденных проблем.

Методы Расчета Глубины Скважины: От Простых к Сложным

Переходим к самой сути – как же мы это рассчитываем? Существует несколько подходов‚ от простых эмпирических правил до сложных инженерных моделей. Мы используем комбинацию этих методов‚ чтобы получить наиболее точный и надежный результат.

Упрощенные Методы: Для Общей Оценки

Эти методы хороши для предварительной оценки или для ситуаций‚ когда нет возможности провести детальные изыскания. Они основаны на усредненных значениях и правилах "большого пальца".

Один из самых простых подходов – это использование удельной тепловой мощности‚ которую можно извлечь из одного метра погонного скважины. Эта мощность зависит от типа грунта.

Тип Грунта	Удельная Тепловая Мощность (Вт/м)
Сухой песок/гравий	10 ⏤ 20
Влажный песок/гравий	30 ⏤ 40
Сухая глина	20 ⏤ 30
Влажная глина	40 ⎼ 60
Скальные породы	60 ⏤ 80+

Пример упрощенного расчета: Если тепловая нагрузка вашего дома составляет 10 кВт (10 000 Вт)‚ и у вас влажная глина с удельной мощностью 50 Вт/м‚ то общая длина коллектора составит 10 000 Вт / 50 Вт/м = 200 метров. Если вы планируете бурить две скважины‚ то каждая должна быть глубиной 100 метров. Этот метод дает лишь грубую оценку‚ но позволяет быстро понять порядок величин.

Детальные Инженерные Расчеты: Точность и Надежность

Для максимальной точности мы используем специализированное программное обеспечение и методы‚ основанные на теплофизических моделях. Эти методы учитывают динамику теплопередачи в грунте‚ влияние соседних скважин‚ сезонные колебания температуры и другие сложные факторы.

Ключевые параметры для таких расчетов включают:

• Коэффициент теплопередачи грунта (λ_грунта): Определяется либо по результатам геологических изысканий‚ либо по данным термического зондирования (Thermal Response Test ⏤ TRT). TRT – это наиболее точный способ определить тепловые характеристики грунта непосредственно на месте бурения. Мы настоятельно рекомендуем его для крупных или сложных проектов.
• Тепловая мощность‚ извлекаемая из грунта (Q_земли): Это та часть тепловой нагрузки‚ которая будет покрываться за счет земли. Обычно она равна полной тепловой нагрузке за вычетом электрической энергии‚ потребляемой компрессором.
• Температурный режим работы: Диапазон температур теплоносителя‚ циркулирующего в коллекторе‚ и требования к температуре в отапливаемых помещениях.
• Свойства теплоносителя: Тип антифриза (например‚ раствор пропиленгликоля) и его теплофизические характеристики.
• Срок эксплуатации системы: Долгосрочные расчеты учитывают возможное "охлаждение" грунта вокруг скважины на протяжении многих лет эксплуатации.

Именно этот комплексный подход позволяет нам гарантировать не только стабильную работу‚ но и заявленную экономичность системы на протяжении всего срока службы.

Пример Поэтапного Расчета Глубины Скважины

Давайте рассмотрим гипотетический пример‚ чтобы проиллюстрировать наш подход к расчету.

Исходные данные:

• Площадь дома: 150 м²
• Высота потолков: 3 м
• Регион: Средняя полоса России
• Предполагаемый тип грунта: Влажная глина (по предварительным данным)
• Желаемая температура в доме: +22°C
• КПД теплового насоса (COP): 4.0

Этапы расчета:

1. Определение тепловой нагрузки здания (Q_нагр): Мы проводим подробный теплотехнический расчет‚ учитывая все ограждающие конструкции‚ окна‚ двери‚ вентиляцию.

   Допустим‚ в результате расчета мы получили‚ что пиковая тепловая нагрузка для данного дома составляет 9 кВт.

2. Определение тепловой мощности‚ извлекаемой из грунта (Q_земли): Тепловой насос потребляет электричество‚ которое также преобразуется в тепло. Поэтому из земли мы должны получить чуть меньше‚ чем полная тепловая нагрузка.

   Q_земли = Q_нагр * (1 ⎼ 1/COP) = 9 кВт * (1 ⎼ 1/4.0) = 9 кВт * (1 ⎼ 0.25) = 9 кВт * 0.75 = 6.75 кВт

   Таким образом‚ из земли нам нужно извлечь 6.75 кВт тепла.

3. Определение удельной тепловой мощности грунта (q_уд): На основе данных по влажной глине‚ а лучше – по результатам TRT‚ мы принимаем значение.

   Предположим‚ TRT показал удельную тепловую мощность 55 Вт/м.

4. Расчет общей требуемой длины коллектора (L_общ):

   L_общ = Q_земли / q_уд = 6750 Вт / 55 Вт/м ≈ 122.7 метров

   Нам потребуется около 123 метров коллектора.

5. Определение количества и глубины скважин: Обычно мы бурим несколько скважин‚ чтобы равномерно распределить нагрузку и минимизировать влияние соседних скважин друг на друга. Минимальное расстояние между скважинами обычно составляет 6-10 метров.

   Если мы решим бурить 2 скважины‚ то глубина каждой составит 123 м / 2 ≈ 61.5 метра. Мы округляем до 60 или 65 метров‚ учитывая практические возможности бурения.

   Если 3 скважины‚ то 123 м / 3 ≈ 41 метр каждая.

6. Внесение корректировок и запаса прочности: Мы всегда добавляем небольшой запас (5-10%) к расчетной длине‚ чтобы компенсировать возможные погрешности в данных или непредвиденные факторы.

   В нашем случае‚ для двух скважин по 61.5 метра‚ мы бы рекомендовали бурить по 65 метров‚ что дает общую длину 130 метров.

Этот пример‚ конечно‚ упрощен. В реальной практике мы используем более сложные формулы и программное обеспечение‚ которое позволяет учитывать динамику тепловых процессов и многолетнее влияние на температуру грунта.

Распространенные Ошибки и Как Их Избежать

Наш многолетний опыт показывает‚ что даже в такой‚ казалось бы‚ точной области‚ как инженерные расчеты‚ встречаются ошибки. И мы хотим поделиться с вами наиболее частыми из них‚ чтобы вы могли их избежать.

Недооценка Тепловой Нагрузки Здания

Это‚ пожалуй‚ самая распространенная и дорогостоящая ошибка. Если расчетная тепловая нагрузка была занижена‚ то тепловой насос будет недостаточно мощным‚ а коллектор – недостаточной длины. Результат: система не сможет обеспечить комфортную температуру в морозы‚ будет постоянно работать на пределе‚ потреблять больше электричества‚ и‚ возможно‚ потребуется установка дополнительного электрического ТЭНа‚ что сведет на нет всю экономию. Мы всегда рекомендуем проводить тщательный теплотехнический аудит здания и‚ при необходимости‚ сначала улучшить его теплоизоляцию.

Игнорирование Геологических Изысканий

Полагаться на "авось" или "у соседа так" – крайне опасно. Тип грунта может значительно меняться даже на небольшом расстоянии. Без знания теплопроводности грунта любой расчет будет неточным. Бурение "вслепую" может привести к тому‚ что вы вложите деньги в скважины‚ которые не смогут обеспечить нужную мощность‚ или‚ наоборот‚ переплатите за избыточную глубину. Мы всегда настаиваем на получении максимально полной геологической информации.

Некачественное Бурение и Монтаж Коллектора

Даже самый точный расчет будет бесполезен‚ если бурение выполнено некачественно. Неправильный диаметр скважины‚ плохой контакт зонда с грунтом из-за пустот‚ некачественный заполнитель (бентонит) – все это снижает эффективность теплообмена. Мы работаем только с проверенными буровыми компаниями‚ которые имеют опыт работы с геотермальными системами и строго соблюдают технологию монтажа зондов и тампонажа скважин.

Преимущества Правильного Расчета и Дизайна Скважины: Долгосрочная Перспектива

Когда все этапы выполнены правильно – от теплотехнического расчета до геологических изысканий и точного определения глубины скважин – вы получаете систему‚ которая будет работать на вас десятилетиями. Вот лишь некоторые из преимуществ:

• Максимальная Экономия: Система работает с оптимальным КПД‚ минимизируя потребление электроэнергии и обеспечивая существенную экономию на отоплении и охлаждении.
• Стабильный Комфорт: Тепловой насос обеспечивает стабильную температуру в доме независимо от погодных условий на улице.
• Долгий Срок Службы: Оборудование работает в щадящем режиме‚ что продлевает срок его службы и снижает частоту обслуживания.
• Экологичность: Вы минимизируете свой углеродный след‚ используя возобновляемый источник энергии.
• Независимость: Вы меньше зависите от колебаний цен на традиционные энергоносители.

Мы видим это снова и снова: те‚ кто инвестирует в тщательное планирование и профессиональный монтаж‚ в конечном итоге выигрывают гораздо больше‚ чем те‚ кто ищет легкие пути.

Расчет глубины скважины для теплового насоса – это не просто технический вопрос‚ это стратегическое решение‚ которое определяет эффективность‚ экономичность и долговечность всей вашей геотермальной системы. Мы‚ как блогеры‚ стремящиеся делиться своим опытом‚ хотим подчеркнуть‚ что в этом вопросе не может быть компромиссов. Тщательный подход‚ основанный на детальных расчетах‚ геологических данных и профессиональном исполнении‚ является единственным путем к по-настоящему энергоэффективному и комфортному дому.

Мы верим‚ что будущее энергетики лежит в разумном использовании природных ресурсов‚ и тепловые насосы – яркое тому подтверждение. Они позволяют нам не только обрести энергетическую независимость‚ но и сделать нашу планету чище. И каждая правильно рассчитанная и пробуренная скважина – это наш общий шаг к этому светлому будущему. Не экономьте на проектировании и изысканиях‚ ведь именно здесь закладывается основа вашего будущего комфорта и экономии.
