Раскрывая Потенциал: Наш Опыт Установки Солнечных Коллекторов на Плоской Крыше и Как Это Изменило Нашу Жизнь

Привет‚ друзья-энтузиасты и те‚ кто только начинает свой путь к энергетической независимости! Сегодня мы хотим поделиться с вами историей‚ которая началась как смелый эксперимент‚ а обернулась одним из самых мудрых решений‚ которые мы когда-либо принимали. Речь пойдет об установке солнечных коллекторов‚ но не просто на крыше‚ а на плоской крыше – вызове‚ который многие считают сложным‚ но который‚ как оказалось‚ открывает удивительные возможности. Мы прошли этот путь от начала до конца‚ совершили свои ошибки‚ нашли свои решения и теперь готовы рассказать вам обо всем‚ что узнали.

Наше путешествие в мир солнечной энергетики началось несколько лет назад с простого желания: уменьшить счета за коммунальные услуги и внести свой вклад в сохранение планеты. Идея использования солнца‚ этого неисчерпаемого источника энергии‚ всегда казалась нам невероятно привлекательной. Но когда дело дошло до практической реализации‚ мы столкнулись с особенностями нашего дома – его плоской крышей. В интернете ходило много мифов и предостережений о сложности таких установок‚ но мы решили не отступать. Ведь‚ как говорят‚ "дорогу осилит идущий"‚ и мы были готовы идти!

Почему Мы Выбрали Солнце? Наша Мотивация и Первые Шаги

Прежде чем углубляться в технические детали‚ давайте поговорим о том‚ что подтолкнуло нас к этому решению. Мы всегда были сторонниками разумного потребления и стремились к максимальной автономии. Счета за отопление и горячую воду постоянно росли‚ и эта тенденция не радовала. Мы начали искать альтернативы‚ и солнечные коллекторы быстро вышли на первый план. Они обещали не только экономию‚ но и снижение нашего углеродного следа‚ что для нас было не менее важно.

Помним‚ как мы вечерами сидели‚ изучая различные типы систем‚ анализируя их эффективность и стоимость. Это был настоящий мозговой штурм‚ где каждый член нашей команды вносил свою лепту. Мы поняли‚ что солнечные коллекторы делятся на два основных типа: фотоэлектрические (PV)‚ которые производят электричество‚ и термодинамические (солнечные водонагреватели)‚ которые нагревают воду. Для нашей первоначальной цели – снижения затрат на горячую воду и отопление – термодинамические коллекторы казались наиболее логичным и экономически выгодным выбором. Хотя позже мы задумались и о PV‚ но об этом чуть позже.

Наш дом‚ как и многие другие в нашем районе‚ имеет плоскую крышу. Это сразу поставило перед нами ряд вопросов: как обеспечить оптимальный угол наклона‚ как закрепить конструкцию‚ чтобы она была устойчивой к ветру и снеговым нагрузкам? Мы поняли‚ что установка на плоской крыше имеет свою специфику‚ но вместе с тем и свои преимущества‚ о которых мы расскажем далее.

Плоская Крыша: Вызовы и Неожиданные Преимущества

Когда речь заходит о солнечных коллекторах‚ большинство людей представляют себе скатные крыши‚ где панели устанавливаются параллельно плоскости кровли. Плоская крыша‚ на первый взгляд‚ кажется менее подходящей. Однако наш опыт показал‚ что это не совсем так. Да‚ есть свои особенности‚ но и плюсов немало.

Основные вызовы‚ с которыми мы столкнулись:

1. Обеспечение оптимального угла наклона: Для максимальной эффективности солнечные коллекторы должны быть ориентированы на юг (в северном полушарии) и иметь определенный угол наклона‚ зависящий от широты и времени года. На плоской крыше это требует использования специальных опорных конструкций.
2. Ветровые нагрузки: Высокие конструкции более подвержены ветровым нагрузкам. Мы должны были продумать надежное крепление‚ чтобы избежать отрыва коллекторов.
3. Снеговые нагрузки: В зимний период снег может скапливаться на коллекторах‚ снижая их эффективность. Угол наклона помогает снегу соскальзывать‚ но на плоской крыше это нужно учитывать при проектировании.
4. Гидроизоляция: Любые крепления‚ проникающие в кровлю‚ потенциально могут нарушить гидроизоляцию. Это требовало особого внимания и качественных решений.

Но плоская крыша преподнесла нам и приятные сюрпризы:

• Гибкость в ориентации и угле наклона: В отличие от скатной крыши‚ где угол и ориентация заданы изначально‚ на плоской крыше мы могли установить коллекторы под идеальным углом и направлением‚ что позволило добиться максимальной производительности. Мы могли даже немного менять угол в зависимости от сезона‚ хотя это требовало дополнительных усилий.
• Доступность для монтажа и обслуживания: Монтировать коллекторы на плоской крыше оказалось гораздо безопаснее и удобнее. Не нужно беспокоиться о крутом уклоне‚ работать можно стоя на ровной поверхности. То же самое касается и последующего обслуживания – чистки коллекторов от пыли‚ листьев или снега.
• Меньшее влияние на эстетику фасада: Коллекторы‚ расположенные на плоской крыше‚ часто менее заметны с уровня земли‚ что может быть важно для сохранения внешнего вида дома.
• Возможность расширения системы: На плоской крыше обычно больше свободного пространства‚ что дает возможность в будущем добавить больше коллекторов или даже установить фотоэлектрические панели для производства электричества.

Взвесив все "за" и "против"‚ мы убедились‚ что плоская крыша – это не препятствие‚ а скорее уникальная возможность для создания эффективной солнечной системы. Главное – подойти к процессу продуманно и ответственно.

Типы Солнечных Коллекторов‚ Подходящие для Плоской Крыши

Перед тем как приступить к установке‚ нам предстояло выбрать тип коллекторов. Это был один из ключевых этапов планирования‚ который требовал глубокого изучения вопроса. Мы рассматривали два основных варианта:

1. Плоские коллекторы: Эти коллекторы состоят из абсорбера‚ покрытого специальным стеклом‚ и изолированного корпуса. Они относительно просты в конструкции‚ долговечны и хорошо работают в регионах с умеренным климатом и достаточным количеством солнечных дней. Их внешний вид часто более гармоничен с архитектурой.

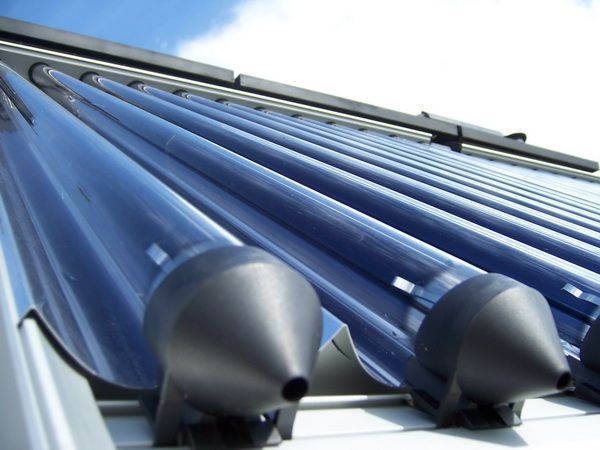

2. Вакуумные трубчатые коллекторы: Эти коллекторы состоят из ряда стеклянных трубок с вакуумом между двумя слоями стекла. Внутри каждой трубки находится абсорбер‚ который нагревает теплоноситель. Вакуум обеспечивает отличную теплоизоляцию‚ что делает эти коллекторы очень эффективными‚ особенно в холодное время года‚ при низких температурах окружающей среды или при необходимости нагрева воды до высоких температур. Они также лучше работают при рассеянном свете.

Мы провели сравнительный анализ‚ учитывая наш климат (у нас бывают довольно холодные зимы)‚ требуемую температуру воды и‚ конечно‚ бюджет. Для нас‚ в конечном итоге‚ вакуумные трубчатые коллекторы показались более привлекательными из-за их высокой эффективности‚ особенно в межсезонье и зимой. Они лучше справляются с нагревом воды до нужной температуры‚ что было критично для нашей системы отопления и ГВС.

Вот краткая таблица сравнения‚ которую мы составили для себя:

Характеристика	Плоские коллекторы	Вакуумные трубчатые коллекторы
Эффективность	Хорошая‚ но снижается при низких температурах и рассеянном свете.	Высокая‚ стабильная даже при низких температурах и рассеянном свете благодаря вакуумной изоляции.
Стоимость	Обычно ниже за квадратный метр абсорбера.	Обычно выше за квадратный метр абсорбера‚ но оправдана эффективностью.
Устойчивость к морозу	Требуют использования незамерзающего теплоносителя или системы слива.	Менее чувствительны к морозу‚ но также требуют защиты системы.
Ремонтопригодность	Сложно заменить отдельный элемент без демонтажа.	Возможность замены отдельных трубок в случае повреждения.
Внешний вид	Более плоский‚ часто лучше интегрируется в архитектуру.	Более объемный‚ трубки видны‚ но современный дизайн может быть эстетичным.
Применение	Идеальны для сезонного ГВС‚ бассейнов‚ регионов с мягким климатом.	Лучше для круглогодичного ГВС‚ поддержки отопления‚ регионов с холодным климатом.

Планирование и Подготовка: Ключ к Успеху

Мы быстро поняли‚ что установка солнечных коллекторов – это не просто "прикрутить панели". Это целый инженерный проект‚ который требует тщательного планирования. На этом этапе мы провели большую часть времени‚ и‚ забегая вперед‚ скажем‚ что это окупилось сторицей.

Оценка Состояния Крыши и Несущей Способности

Первое‚ с чего мы начали‚ – это детальная оценка нашей плоской крыши. Мы пригласили специалиста‚ который проверил состояние кровельного покрытия‚ его гидроизоляцию и‚ что самое главное‚ несущую способность. Солнечные коллекторы‚ а также их опорные конструкции и балласт (если он используется)‚ добавляют значительный вес. Нам нужно было быть абсолютно уверенными‚ что крыша выдержит эту нагрузку‚ а также потенциальные снеговые и ветровые нагрузки.

Специалист провел необходимые расчеты‚ изучил проект дома и подтвердил‚ что наша крыша способна выдержать дополнительный вес. Если бы были сомнения‚ нам бы пришлось укреплять кровельную конструкцию‚ что добавило бы к стоимости и сложности проекта. К счастью‚ в нашем случае этого не потребовалось‚ но мы настоятельно рекомендуем не игнорировать этот этап!

Разрешения и Нормативы: Не Игнорируйте Бюрократию

Еще один важный аспект‚ который мы изучили‚ – это местные строительные нормы и правила‚ а также требования к получению разрешений. В зависимости от региона‚ установка солнечных коллекторов может требовать согласования с местными властями‚ получения разрешений на строительство или реконструкцию. Иногда это связано с изменением внешнего вида здания‚ иногда – с подключением к инженерным сетям (хотя для автономных систем ГВС это реже). Мы собрали все необходимые документы‚ подали заявки и дождались одобрения. Это заняло некоторое время‚ но спасло нас от возможных штрафов и проблем в будущем. Не пренебрегайте этим шагом!

Выбор Правильного Размера Системы

Определение необходимой мощности системы – это не менее важная задача. Мы не хотели переплачивать за избыточную мощность или‚ наоборот‚ получить систему‚ которая не справляется с нашими потребностями. Мы использовали следующую логику:

1. Оценили текущее потребление горячей воды: Это можно сделать‚ изучив свои счета или установив счетчик на горячую воду на несколько недель. Мы также учли количество проживающих в доме людей и их привычки.
2. Рассчитали необходимый объем бака-аккумулятора: Для солнечных водонагревателей бак-аккумулятор – это сердце системы‚ где хранится нагретая вода. Его объем должен быть достаточным‚ чтобы обеспечить горячей водой в течение дня‚ когда солнце не светит (например‚ вечером или утром). Обычно рассчитывается 50-80 литров на человека.
3. Определили площадь коллекторов: Исходя из объема бака и климатических условий‚ производители коллекторов предоставляют рекомендации по площади абсорбера. Мы также учли‚ что коллекторы будут использоваться для поддержки отопления в межсезонье.

В результате наших расчетов‚ мы остановились на системе с двумя вакуумными трубчатыми коллекторами общей площадью около 6 квадратных метров абсорбера и баком-аккумулятором на 300 литров. Это решение показалось нам оптимальным для нашей семьи из четырех человек и наших потребностей в ГВС и частичной поддержке отопления.

Процесс Установки: От Чертежа до Горячей Воды

Когда все подготовительные работы были завершены‚ а необходимое оборудование заказано и доставлено‚ наступил самый волнительный этап – непосредственная установка. Мы решили максимально участвовать в процессе‚ чтобы досконально понять‚ как работает наша система.

Выбор и Монтаж Опорной Системы для Плоской Крыши

Для плоской крыши существует два основных типа крепления коллекторов:

• Балластные системы: Коллекторы устанавливаются на специальные рамы‚ которые удерживаются на крыше за счет собственного веса и дополнительного балласта (например‚ бетонных блоков). Преимущество – отсутствие необходимости проникать в кровельное покрытие‚ что сохраняет его целостность. Недостаток – значительный вес‚ который должна выдержать крыша.
• Системы с креплением к несущим конструкциям: Рамы крепятся непосредственно к стропилам или плитам перекрытия крыши. Это обеспечивает очень надежное крепление‚ но требует герметизации всех точек проникновения через кровлю.

Мы выбрали балластную систему‚ поскольку хотели максимально сохранить целостность нашей относительно новой гидроизоляции. Нам пришлось тщательно рассчитать количество и распределение балласта‚ чтобы обеспечить устойчивость к сильным ветрам‚ которые периодически бывают в нашем регионе. Мы использовали специальные алюминиевые треугольные рамы‚ которые позволили нам установить коллекторы под оптимальным углом 45 градусов‚ что хорошо подходит для нашего региона и круглогодичной эксплуатации. Весь балласт был равномерно распределен‚ и мы использовали защитные прокладки под каждым элементом‚ чтобы избежать повреждения кровельного покрытия.

Эта мудрость всегда была для нас путеводной звездой в стремлении к устойчивому развитию и использованию возобновляемых источников энергии. Установка солнечных коллекторов – это не просто экономия‚ это инвестиция в будущее‚ которое мы оставляем следующим поколениям.

Ориентация и Размещение Коллекторов

Как мы уже упоминали‚ одним из преимуществ плоской крыши является свобода в выборе ориентации. Мы с помощью компаса и специальных приложений для смартфона определили точное южное направление и установили наши рамы так‚ чтобы коллекторы были максимально ориентированы на него. Очень важно избегать затенения коллекторов деревьями‚ соседними зданиями или элементами самой крыши (вентиляционными шахтами‚ парапетами). Мы тщательно проанализировали траекторию солнца в разное время года и убедились‚ что наши коллекторы будут получать максимум солнечного света в течение всего дня.

Расстояние между коллекторами и от парапетов также было рассчитано с учетом минимизации самозатенения и обеспечения доступа для обслуживания. Мы оставили достаточно места‚ чтобы можно было безопасно ходить вокруг коллекторов для чистки и инспекции.

Трубопроводы и Изоляция: Сердце Системы

После установки коллекторов мы приступили к монтажу трубопроводов. Это‚ пожалуй‚ самый ответственный этап‚ поскольку качество изоляции напрямую влияет на эффективность всей системы.

1. Выбор труб: Мы использовали специальные медные трубы‚ предназначенные для высоких температур и давления‚ характерных для солнечных систем. Медь хорошо проводит тепло и устойчива к коррозии.
2. Прокладка трассы: Трубы прокладывались от коллекторов вниз в техническое помещение‚ где располагался бак-аккумулятор и насосная группа. Важно было обеспечить небольшой уклон для возможного дренажа (если система не наполнена теплоносителем постоянно) и минимизировать длину трассы для уменьшения теплопотерь.
3. Теплоизоляция: Это критически важный момент! Мы использовали высокотемпературную каучуковую изоляцию толщиной не менее 13 мм (а местами и 19 мм) для всех труб‚ находящихся на улице и в неотапливаемых помещениях. Изоляция должна быть устойчива к УФ-излучению и атмосферным воздействиям. Мы дополнительно защитили ее специальной УФ-стойкой лентой и кожухами‚ чтобы продлить срок службы.
4. Проход через кровлю: Для прохода труб через кровельное покрытие мы использовали специальные герметичные кровельные проходки‚ которые обеспечивают надежную гидроизоляцию и защиту от механических повреждений.

Система трубопроводов включает в себя подающую и обратную линии‚ а также линии для заполнения и слива теплоносителя‚ предохранительный клапан и расширительный бак. Все эти элементы были тщательно подобраны и установлены согласно схеме производителя.

Система Наполнения и Ввод в Эксплуатацию

Когда все трубы были смонтированы‚ а бак-аккумулятор подключен‚ мы приступили к заполнению системы. В качестве теплоносителя мы использовали специальную незамерзающую жидкость на основе пропиленгликоля‚ предназначенную для солнечных систем. Это гарантирует‚ что система не замерзнет даже в самые суровые морозы. Заполнение производилось под давлением с использованием специального насоса‚ при этом мы внимательно следили за отсутствием воздушных пробок в системе.

После заполнения мы провели тестирование системы на герметичность‚ убедившись‚ что нигде нет утечек. Затем настроили контроллер‚ который управляет насосом‚ включая его‚ когда температура в коллекторах становится выше‚ чем в баке-аккумуляторе‚ и выключая‚ когда разница температур становится незначительной или бак достигает заданной температуры. Это позволяет максимально эффективно использовать солнечную энергию.

Первые дни работы системы были особенно волнительными. Мы постоянно проверяли показания датчиков‚ температуру воды в баке. И каково же было наше удивление‚ когда даже в пасмурный день коллекторы умудрялись нагревать воду! А в солнечные дни температура воды в баке быстро достигала комфортных 50-60 градусов Цельсия‚ а иногда и выше. Это было настоящее чудо‚ сотворенное собственными руками!

Обслуживание и Эксплуатация: Забота о Солнечной Системе

Установив систему‚ мы понимали‚ что это не "поставил и забыл". Любая сложная инженерная система требует регулярного обслуживания. К счастью‚ для солнечных коллекторов на плоской крыше оно оказалось довольно простым.

Что мы делаем для поддержания системы в рабочем состоянии:

• Периодическая чистка коллекторов: Примерно раз в 2-3 месяца‚ а чаще после пыльных бурь или периода цветения деревьев‚ мы поднимаемся на крышу и очищаем поверхность коллекторов от пыли‚ листьев и других загрязнений. Для этого достаточно мягкой щетки и воды. Чистые коллекторы работают гораздо эффективнее.
• Проверка теплоносителя: Раз в 2-3 года мы проверяем уровень и качество теплоносителя в системе (концентрацию антифриза). При необходимости доливаем или полностью заменяем его.
• Осмотр трубопроводов и изоляции: Регулярно осматриваем трубы и их изоляцию на предмет повреждений‚ трещин или ослабления креплений. Своевременный ремонт изоляции предотвращает теплопотери.
• Проверка работы насоса и контроллера: Мы следим за тем‚ чтобы насос включался и выключался корректно‚ а контроллер показывал адекватные значения температуры.
• Контроль давления в системе: Давление в солнечных контурах может меняться в зависимости от температуры. Мы следим‚ чтобы оно находилось в пределах нормы‚ указанной производителем.

За годы эксплуатации мы не столкнулись с серьезными поломками. Несколько раз приходилось очищать коллекторы от налипшего снега зимой‚ чтобы они продолжали работать‚ но благодаря углу наклона большая часть снега соскальзывает сама. В целом‚ обслуживание занимает немного времени‚ но обеспечивает долгую и бесперебойную работу системы.

Наш Опыт и Несколько Советов Будущим Энтузиастам

Мы прошли долгий путь от идеи до полностью функционирующей солнечной системы на нашей плоской крыше. И что мы можем сказать? Мы ни разу не пожалели о своем решении. Это была одна из лучших инвестиций в наш дом и наше будущее.

Какие уроки мы извлекли и какие советы можем дать:

1. Не бойтесь экспериментировать‚ но делайте это с умом: Изучайте‚ читайте‚ консультируйтесь. Самостоятельная установка возможна‚ но требует серьезной подготовки. Если вы не уверены‚ лучше обратиться к профессионалам хотя бы за консультацией или для выполнения критически важных этапов.
2. Качество превыше всего: Не экономьте на коллекторах‚ баке-аккумуляторе‚ теплоносителе и‚ особенно‚ на изоляции. Дешевые компоненты могут привести к частым поломкам и снижению эффективности.
3. Тщательно планируйте: Оценка крыши‚ расчеты‚ выбор оборудования‚ получение разрешений – это фундамент вашего проекта. Не торопитесь на этом этапе.
4. Учитывайте климатические особенности: Ветровые и снеговые нагрузки‚ интенсивность солнечного излучения‚ минимальные температуры – все это влияет на выбор типа коллекторов‚ их крепления и теплоносителя.
5. Будьте готовы к тому‚ что система не заменит все 100% энергии: Солнечные коллекторы – это отличное дополнение к вашей существующей системе отопления и ГВС. В большинстве регионов они не могут полностью покрыть все потребности‚ особенно зимой. Но они значительно снижают нагрузку на основной источник энергии.
6. Используйте преимущества плоской крыши: Гибкость в ориентации‚ легкий доступ для обслуживания – это ваши козыри.

Мы заметили‚ что наша зависимость от газового котла для нагрева воды значительно снизилась. В летние месяцы мы практически полностью перешли на солнечный нагрев воды. В межсезонье коллекторы активно помогают котлу‚ уменьшая его рабочее время. Зимой их вклад‚ конечно‚ меньше‚ но все равно ощутим. Это не только экономия денег‚ но и невероятное чувство удовлетворения от использования чистой‚ возобновляемой энергии.

Экономические Аспекты и Окупаемость: Цифры‚ Которые Вдохновляют

Конечно‚ один из самых часто задаваемых вопросов – это финансовая сторона дела. Сколько это стоило и когда окупится? Мы вели довольно подробный учет‚ и вот что у нас получилось.

Основные статьи расходов (на момент нашей установки):

• Солнечные коллекторы (вакуумные трубчатые‚ 2 шт.): около 1500-2000 у.е.
• Бак-аккумулятор (300 л с двумя теплообменниками): около 800-1200 у.е.
• Насосная группа‚ контроллер‚ расширительный бак‚ клапаны: около 500-800 у.е.
• Опорные конструкции для плоской крыши: около 300-500 у.е.
• Медные трубы‚ изоляция‚ фитинги‚ кровельные проходки: около 400-600 у.е.
• Теплоноситель (пропиленгликоль): около 100-200 у.е.
• Инструменты‚ расходники‚ мелкие детали: около 100-200 у.е.
• Монтажные работы (если бы мы привлекали специалистов): 1000-2000 у.е. (мы делали сами‚ поэтому эта статья расходов у нас была минимальна‚ но ее нужно учитывать).

Таким образом‚ общие инвестиции в нашу систему составили примерно от 3700 до 7500 у.е. в зависимости от того‚ делали ли бы мы все сами или нанимали монтажников. Наша личная инвестиция‚ с учетом того‚ что мы многое делали своими руками‚ уложилась в нижнюю границу этого диапазона.

Экономия:

До установки солнечных коллекторов наши ежемесячные расходы на нагрев воды и частичное отопление газом составляли в среднем 50-70 у.е. (в пересчете на ГВС и теплопотери) в летние месяцы и значительно больше зимой. После установки‚ в летний период‚ эта часть расходов упала практически до нуля. В межсезонье мы наблюдали снижение на 50-70%‚ а зимой – на 15-30% в зависимости от количества солнечных дней. В среднем‚ мы оцениваем нашу годовую экономию в диапазоне от 300 до 500 у.е.

Срок окупаемости:

При таких цифрах‚ срок окупаемости нашей системы составляет примерно от 7 до 15 лет. Это достаточно хороший показатель для инвестиций в энергоэффективность. И важно помнить‚ что цены на энергоносители имеют тенденцию к росту‚ что делает солнечную энергию еще более привлекательной в долгосрочной перспективе. Кроме того‚ в некоторых регионах существуют государственные субсидии или льготы на установку солнечных систем‚ что может значительно сократить срок окупаемости.

Помимо прямой финансовой выгоды‚ мы получили независимость от постоянно меняющихся цен на энергоносители‚ увеличение стоимости нашего дома и‚ что самое главное для нас‚ ощущение причастности к решению глобальных экологических проблем. Это те преимущества‚ которые трудно измерить деньгами‚ но которые приносят огромное удовлетворение.

На этом наша статья заканчивается. Мы искренне надеемся‚ что наш опыт вдохновит вас и поможет принять правильное решение‚ если вы задумались об установке солнечных коллекторов на вашей плоской крыше. Помните‚ что солнце светит для всех‚ и его энергия доступна каждому из нас. Точка.
