Раскрываем Тайны Солнца: Плоские vs. Трубчатые Коллекторы – Полное Руководство по Выбору, Эффективности и Цене

Добро пожаловать, дорогие читатели, в наш блог, где мы делимся собственным опытом и глубокими знаниями о технологиях, способных изменить нашу жизнь к лучшему! Сегодня мы хотим поговорить о теме, которая волнует многих домовладельцев и предпринимателей, стремящихся к энергонезависимости и экологичности – о солнечных коллекторах. Мы не просто расскажем вам о них, а погрузимся в самые глубины, чтобы вы могли сделать осознанный выбор.

Когда речь заходит о преобразовании солнечной энергии в тепло, перед нами неизбежно встает вопрос: какой тип коллектора выбрать? Плоский или трубчатый? Этот выбор не так прост, как кажется на первый взгляд, ведь он зависит от множества факторов, включая ваш бюджет, климатические условия, требуемую производительность и даже эстетические предпочтения. Мы, как опытные энтузиасты возобновляемой энергетики, неоднократно сталкивались с этими дилеммами и готовы поделиться всем, что узнали и испытали на практике. Наша цель – дать вам максимально полную и объективную картину, чтобы вы смогли принять по-нанастоящему правильное решение.

Основы Солнечных Коллекторов: Понимаем, Как Работает Солнце на Нас

Прежде чем углубляться в сравнения, давайте убедимся, что мы все на одной волне и понимаем базовые принципы работы солнечных коллекторов. Это не магия, а чистая физика, которая позволяет нам использовать безграничный источник энергии – наше Солнце. Мы говорим не о солнечных панелях, которые производят электричество, а о тепловых коллекторах, предназначенных для нагрева воды или теплоносителя.

Что такое солнечные коллекторы и зачем они нужны?

Солнечный коллектор – это устройство, которое поглощает солнечное излучение и преобразует его в тепловую энергию. Эта энергия затем используется для нагрева воды для бытовых нужд (горячее водоснабжение), отопления помещений, подогрева бассейнов или даже для промышленных процессов. Представьте, сколько газа или электричества можно сэкономить, просто используя энергию, которая каждый день бесплатно поступает на нашу крышу! Мы видим в этом не только экономическую выгоду, но и огромный шаг к уменьшению углеродного следа и заботе о нашей планете. Это инвестиция не только в ваш дом, но и в будущее.

Два основных типа: Плоские и Трубчатые

На рынке доминируют два основных типа солнечных коллекторов: плоские и трубчатые (или вакуумные). Каждый из них имеет свою уникальную конструкцию, принцип работы, а следовательно, и свои преимущества и недостатки. Мы подробно рассмотрим каждый из них, чтобы вы могли понять, что скрывается за этими названиями и как они функционируют в реальных условиях. Отличия в их конструкции напрямую влияют на их эффективность, долговечность и, конечно же, на конечную стоимость владения.

Плоские Солнечные Коллекторы: Простота и Надежность

Начнем наше погружение с плоских коллекторов, которые можно считать классикой жанра. Это наиболее распространенный тип солнечных тепловых установок, особенно в регионах с умеренным и теплым климатом. Мы часто рекомендуем их как отличное стартовое решение для тех, кто только начинает свой путь в солнечной энергетике.

Детальный взгляд на плоские коллекторы. Принцип работы и конструкция.

Плоский солнечный коллектор, по своей сути, представляет собой теплоизолированный ящик, покрытый прозрачным стеклом. Внутри этого ящика находится абсорбер – металлическая пластина (чаще всего медная или алюминиевая), покрытая специальным высокоселективным слоем, который максимально поглощает солнечное излучение и минимизирует его тепловое переизлучение. К этой пластине приварены трубки, по которым циркулирует теплоноситель (вода или антифриз).

Принцип работы довольно прост:

1. Поглощение: Солнечные лучи проходят через прозрачное покрытие (закаленное стекло) и попадают на абсорбер.
2. Нагрев: Абсорбер поглощает солнечную энергию, сильно нагреваясь.
3. Передача тепла: Тепло от абсорбера передается теплоносителю, циркулирующему по трубкам.
4. Изоляция: Нижняя и боковые стенки коллектора имеют теплоизоляцию (минеральная вата, пенополиуретан), чтобы минимизировать потери тепла в окружающую среду.

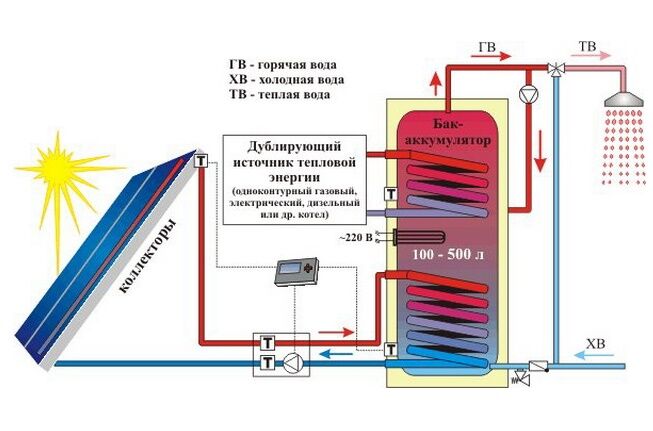

5. Циркуляция: Нагретый теплоноситель подается в накопительный бак-аккумулятор, где передает тепло воде для дальнейшего использования.

Мы видим в этой простоте залог надежности и долговечности. Отсутствие сложных вакуумных элементов делает их менее чувствительными к механическим повреждениям.

Преимущества плоских коллекторов

Мы неоднократно убеждались в практичности плоских коллекторов. Их преимущества очевидны и делают их привлекательным выбором для многих сценариев:

• Доступная цена: Обычно плоские коллекторы имеют более низкую первоначальную стоимость по сравнению с трубчатыми, что делает их более доступными для широкого круга потребителей. Это важный фактор для многих наших читателей.
• Простота установки и обслуживания: Их конструкция относительно проста, что упрощает монтаж и снижает требования к специализированному обслуживанию. Мы сами успешно устанавливали их на различных объектах.
• Долговечность: Закаленное стекло, покрывающее коллектор, очень прочное и устойчиво к граду и другим атмосферным воздействиям. Их срок службы может достигать 20-30 лет.
• Эстетичность: Плоский дизайн часто лучше вписывается в архитектуру зданий, особенно при интегрированной установке на крыше, создавая более гармоничный вид.
• Эффективность в солнечную погоду: В условиях яркого солнечного света и умеренных температур они демонстрируют очень хорошую производительность.

Недостатки плоских коллекторов

Однако, как и у любой технологии, у плоских коллекторов есть свои ограничения, которые мы обязательно должны учитывать:

• Потери тепла: Из-за отсутствия вакуумной изоляции, плоские коллекторы имеют более высокие тепловые потери в окружающую среду, особенно при большой разнице температур между абсорбером и воздухом. Это снижает их эффективность в холодную или ветреную погоду.
• Снижение эффективности в холодную/пасмурную погоду: Их производительность существенно падает при низких температурах окружающей среды или в условиях низкой солнечной инсоляции (пасмурные дни).
• Риск перегрева: В условиях избыточной солнечной радиации и низкого потребления горячей воды плоские коллекторы могут перегреваться, что может привести к стагнации теплоносителя и потенциальному образованию накипи или деградации компонентов. Требуются системы защиты от перегрева.
• Больший размер: Для достижения той же тепловой мощности, что и у трубчатого коллектора, плоскому коллектору может потребоваться большая площадь.

Трубчатые Солнечные Коллекторы: Высокая Эффективность в Любых Условиях

Теперь перейдем к трубчатым, или вакуумным, коллекторам – технологическому чуду, которое открывает новые горизонты в использовании солнечной энергии, особенно в регионах с суровым климатом. Мы с большим интересом изучали и применяли эти системы, и они не перестают нас удивля своей производительностью.

Глубокое погружение в трубчатые коллекторы. Принцип работы и конструкция.

Трубчатый коллектор состоит из ряда параллельно расположенных стеклянных вакуумных трубок, каждая из которых является по сути миниатюрным коллектором. Основная идея здесь – использование вакуума в качестве идеального теплоизолятора, что значительно снижает теплопотери.

Существует несколько разновидностей трубчатых коллекторов, но наиболее распространены два типа:

1. Вакуумные трубки с тепловыми трубками (Heat Pipe):
2. Каждая трубка состоит из двух концентрических стеклянных трубок, между которыми создан вакуум.
3. Внутри внутренней трубки находится медная тепловая трубка (heat pipe), содержащая небольшое количество специальной жидкости (обычно спирт или вода с низкой температурой кипения).
4. Солнечный свет нагревает абсорбер, нанесенный на внутреннюю поверхность внутренней трубки.
5. Тепло передается к жидкости в тепловой трубке, которая закипает и испаряется, поднимаясь к конденсатору (верхней части тепловой трубки).
6. Конденсатор вставляется в коллекторный блок (манифолд), через который циркулирует основной теплоноситель системы.
7. Пар в конденсаторе отдает тепло теплоносителю, конденсируется и стекает обратно вниз, повторяя цикл.

Мы ценим этот тип за его надежность и возможность замены отдельных трубок без слива всей системы.

8. Вакуумные трубки прямого потока (U-pipe или Twin-glass):
9. В этом случае теплоноситель циркулирует непосредственно через трубки, проходящие внутри вакуумных стеклянных трубок.
10. Часто используются U-образные трубки для увеличения площади теплообмена.

Этот тип немного проще по конструкции, но требует слива системы при замене трубки.

Ключевое отличие и главное преимущество – вакуумная изоляция, которая минимизирует конвективные и кондуктивные теплопотери.

Преимущества трубчатых коллекторов

Мы можем выделить ряд значительных преимуществ, которые делают трубчатые коллекторы выбором номер один для требовательных условий:

• Высокая эффективность, особенно в холодную и пасмурную погоду: Вакуумная изоляция позволяет им сохранять высокую производительность даже при низких температурах окружающей среды, сильном ветре или частичной облачности. Это их главное конкурентное преимущество.
• Низкие теплопотери: Вакуум – лучший изолятор, поэтому теплопотери в атмосферу минимальны, что обеспечивает более высокую температуру нагрева теплоносителя.
• Морозоустойчивость: Вакуумные трубки сами по себе не подвержены замерзанию. В случае с тепловыми трубками, если теплоноситель в манифолде не циркулирует, он может замерзнуть, но сами трубки не лопнут.
• Модульность и простота обслуживания (для Heat Pipe): Если одна трубка выходит из строя (например, разбивается), ее можно легко заменить, не останавливая работу всей системы и не сливая теплоноситель. Это значительно упрощает эксплуатацию.
• Высокие температуры: Способны нагревать теплоноситель до значительно более высоких температур (до 90-100°C и выше), что делает их подходящими для отопления и промышленных нужд.

Недостатки трубчатых коллекторов

Несмотря на все достоинства, трубчатые коллекторы не лишены недостатков, о которых мы также должны упомянуть:

• Высокая первоначальная стоимость: Они значительно дороже плоских коллекторов. Это может быть серьезным барьером для некоторых покупателей.
• Хрупкость: Стеклянные трубки более подвержены механическим повреждениям, например, от крупного града или случайных ударов. Хотя закаленное боросиликатное стекло достаточно прочное, риск все же выше.
• Эстетика: Их внешний вид с торчащими трубками может не всегда гармонировать с архитектурой здания, особенно при видимой установке.
• Сложность установки (незначительно): Монтаж может быть немного более трудоемким из-за необходимости аккуратной установки каждой трубки.
• Накопление пыли/снега между трубками: В некоторых конструкциях между трубками может скапливаться пыль, листья или снег, что может снижать эффективность и требует периодической очистки.

Сравнительный Анализ: Цена vs. Эффективность

Теперь, когда мы детально рассмотрели каждый тип коллектора, пришло время для самого интересного – их прямого сравнения. Это именно тот момент, когда мы начинаем взвешивать все "за" и "против", чтобы понять, какой вариант окажется оптимальным именно для ваших потребностей. Мы всегда подходим к этому вопросу с позиции долгосрочной перспективы, ведь солнечные коллекторы – это инвестиция на годы.

Эффективность: Когда каждый градус на счету.

Эффективность солнечного коллектора – это показатель того, какая часть падающей солнечной энергии преобразуется в полезное тепло. Это не постоянная величина и зависит от множества факторов:

• Разница температур: Чем больше разница между температурой абсорбера и температурой окружающей среды, тем выше теплопотери и ниже эффективность. Именно здесь трубчатые коллекторы с их вакуумной изоляцией демонстрируют свое превосходство.
• Температура окружающей среды: В холодную погоду плоские коллекторы теряют значительно больше тепла.
• Уровень солнечной радиации: В яркий солнечный день оба типа коллекторов показывают хорошие результаты, но при низкой инсоляции (пасмурно, туман) трубчатые коллекторы все равно умудряются собирать рассеянное излучение более эффективно.
• Угол наклона и ориентация: Правильный монтаж значительно влияет на количество собираемой энергии.

Мы часто объясняем это так: если вы живете в регионе, где большую часть года тепло и солнечно, плоский коллектор будет работать почти так же эффективно, как и трубчатый, но за меньшие деньги. Если же у вас холодные зимы, частые заморозки, или вам нужна горячая вода круглый год, включая отопление, то трубчатый коллектор быстро окупит свою более высокую стоимость за счет значительно большей выработки тепла в неблагоприятных условиях.

Цена: Первоначальные инвестиции и окупаемость.

Вопрос стоимости всегда стоит остро. Мы разделяем его на несколько составляющих:

1. Первоначальная стоимость коллектора:
2. Плоские коллекторы: Обычно от 150 до 300 долларов за квадратный метр абсорбирующей поверхности.
3. Трубчатые коллекторы: От 300 до 600 долларов за квадратный метр (или эквивалентную площадь), в зависимости от типа трубок (heat pipe обычно дороже) и производителя.

Как видите, разница в цене за единицу площади может быть существенной.

4. Стоимость установки: Зависит от сложности системы, региона, квалификации монтажников. Часто эта часть затрат сопоставима с ценой самого оборудования. Мы всегда рекомендуем доверять установку профессионалам.
5. Эксплуатационные расходы: Оба типа коллекторов требуют минимального обслуживания (очистка, проверка давления). Трубчатые коллекторы с тепловыми трубками могут потребовать замены отдельных трубок в случае повреждения, что относительно недорого.
6. Срок окупаемости: Это самый важный экономический показатель. Он рассчитывается исходя из первоначальных инвестиций, ежегодной экономии на традиционных источниках энергии и срока службы системы.
7. В теплых солнечных регионах плоские коллекторы могут окупиться быстрее из-за более низкой первоначальной стоимости.
8. В холодных регионах, несмотря на более высокую цену, трубчатые коллекторы могут обеспечить более быструю окупаемость благодаря своей высокой круглогодичной эффективности и способности производить больше тепла.

Мы советуем всегда делать индивидуальный расчет окупаемости, учитывая ваши тарифы на энергию и особенности потребления.

Таблица сравнения ключевых характеристик

Чтобы наглядно представить различия, мы подготовили для вас сравнительную таблицу:

Характеристика	Плоские коллекторы	Трубчатые коллекторы
Первоначальная стоимость	Ниже	Выше
Эффективность в солнечную погоду	Высокая	Очень высокая
Эффективность в холодную/пасмурную погоду	Средняя/Низкая	Высокая
Теплопотери	Выше	Ниже (вакуумная изоляция)
Максимальная температура нагрева	~60-80°C	~90-120°C
Долговечность	Очень высокая (устойчивость к граду)	Высокая (но трубки хрупкие)
Обслуживание	Низкое	Низкое (легкая замена трубок)
Эстетика	Интегрированный вид, плоский	Более объемный, трубчатый
Применение в северных регионах	Ограниченное	Рекомендуется

Сценарии применения: Кому что подходит?

Мы видим, что нет универсального решения. Выбор должен быть обусловлен вашими индивидуальными условиями:

• Плоские коллекторы идеальны для:

• Регионов с умеренным и теплым климатом: где температура редко опускается ниже нуля и преобладают солнечные дни.
• Летнего горячего водоснабжения: для дач, сезонных объектов, летних кухонь.
• Подогрева бассейнов: особенно в летний период.
• Бюджетно-ориентированных проектов: когда первоначальные инвестиции играют ключевую роль.
• Интеграции в архитектуру: благодаря своему плоскому дизайну.

Трубчатые коллекторы идеальны для:

Регионов с холодным климатом: где требуется круглогодичное горячее водоснабжение и поддержка отопления.

Зимнего горячего водоснабжения и отопления: их высокая эффективность в условиях низких температур делает их незаменимыми.

Промышленных процессов: требующих высоких температур.

Максимальной энергоэффективности: когда важна каждая единица тепла, независимо от погодных условий.

Систем, требующих минимального обслуживания: благодаря модульной конструкции с тепловыми трубками.

Факторы, Влияющие на Выбор

Выбор солнечного коллектора – это комплексное решение, которое мы всегда рекомендуем принимать, учитывая все аспекты. Помимо цены и эффективности, есть еще несколько важных моментов, о которых мы хотим вам рассказать.

Что еще нужно учесть при принятии решения?

1. Климатические условия региона:

   Мы уже упоминали об этом, но повторим: это, пожалуй, самый важный фактор. В регионах с большим количеством солнечных дней и мягкими зимами плоские коллекторы могут быть вполне достаточными. Но если вы живете там, где зимы суровы, а солнечных дней мало, трубчатые коллекторы покажут себя во всей красе, обеспечивая стабильную работу даже в условиях, когда плоские коллекторы уже "сдаются".

2. Требуемая температура и объем горячей воды:

   Для обычного горячего водоснабжения (40-60°C) для семьи из 3-4 человек оба типа коллекторов подходят. Но если вы планируете использовать солнечную энергию для поддержки отопления или для промышленных нужд, где требуются более высокие температуры (70-90°C и выше), трубчатые коллекторы будут предпочтительнее. Мы всегда просим наших клиентов четко обозначить свои потребности в тепле.

3. Доступная площадь для установки:

   Плоские коллекторы, как правило, имеют меньший коэффициент полезного действия на квадратный метр общей площади (не абсорбера), чем трубчатые коллекторы. Это означает, что для получения одинаковой тепловой мощности плоскому коллектору может потребоваться немного большая площадь; Если у вас ограниченное пространство на крыше, это может склонить чашу весов в сторону трубчатых систем.

4. Бюджет и долгосрочная перспектива:

   Хотя плоские коллекторы дешевле в покупке, их меньшая эффективность в холодное время года может означать, что вы будете больше тратить на догрев воды традиционными источниками энергии. Трубчатые коллекторы, хоть и дороже на старте, могут обеспечить большую экономию в долгосрочной перспективе за счет более высокой выработки тепла. Мы всегда советуем смотреть не только на цену покупки, но и на общую стоимость владения и срок окупаемости.

5. Эстетические предпочтения:

   Не для всех, но для многих внешний вид имеет значение. Плоские коллекторы выглядят более монолитно и часто лучше вписываются в дизайн крыши; Трубчатые коллекторы более заметны, и их внешний вид может быть менее "привычным". Мы видели, как некоторые архитекторы специально проектируют дома с учетом интегрированных плоских коллекторов.

Установка и Эксплуатация

Выбор коллектора – это только полдела. Правильная установка и регулярное обслуживание играют не менее важную роль в обеспечении максимальной эффективности и долговечности вашей солнечной системы. Мы не устаем повторять, что даже самая лучшая система может работать плохо, если она неправильно смонтирована.

Профессиональная установка – залог успеха.

Мы настоятельно рекомендуем доверять установку солнечных коллекторов только квалифицированным специалистам. Это не просто "повесить на крышу":

• Правильный расчет системы: Специалисты помогут определить оптимальное количество коллекторов, объем накопительного бака, выбрать подходящий насос и контроллер; Мы знаем, что неправильный расчет – это потеря эффективности и денег.
• Оптимальный угол наклона и ориентация: Для максимального сбора солнечной энергии коллекторы должны быть установлены под определенным углом к горизонту и ориентированы на юг (в северном полушарии).
• Безопасность: Работа на крыше, подключение к водопроводной системе, электрике – все это требует соблюдения норм безопасности.
• Гарантия: Профессиональные установщики обычно дают гарантию на свою работу, что дает вам дополнительное спокойствие.

Техническое обслуживание и долговечность.

Оба типа коллекторов достаточно надежны и требуют минимального обслуживания, но несколько простых шагов помогут продлить их срок службы и поддерживать высокую эффективность:

1. Очистка поверхности: Периодически (1-2 раза в год) очищайте стеклянную поверхность коллекторов от пыли, грязи, листьев или снега. Мы используем мягкую щетку и воду.
2. Проверка давления в системе: Регулярно проверяйте давление в замкнутом контуре теплоносителя.
3. Контроль антифриза: В системах с антифризом необходимо периодически проверять его концентрацию и при необходимости доливать или менять.
4. Визуальный осмотр: Проверяйте коллекторы на предмет механических повреждений, утечек или коррозии. В трубчатых коллекторах обращайте внимание на целостность вакуумных трубок.

При правильном уходе плоские коллекторы могут служить 20-30 лет, а трубчатые – до 25 лет и более. Это долгосрочная инвестиция, которая будет приносить вам тепло и экономию на протяжении многих лет.

На этом статья заканчивается.
